Vi intendete di elettricità?

Granato · Inviato: Dom 10 Set, 2006 4:15 pm Oggetto: Vi intendete di elettricità?

Ciao!!!

ho bisogno di un relè temporizzato per la 12V, cioè:

quando si eccita mi deve chiudere un contatto, ma poi dopo qualche secondo tutto deve tornare alla fase iniziale con contatto aperto....

ho trovato l'azienda Lovatio che li fa, ma sta a bergamo....

possibile che a roma non li vendono??

nei negozi di elettronica non ci sono..... Rolling Eyes

qualcuno che si intende di elettricità sa aiutarmi??

ocio · Inviato: Dom 10 Set, 2006 4:22 pm Oggetto:

Strano non trovarli a Roma... cosa ci devi fare? Forse perchè hanno un utilizzo troppo particolare? Magari esiste un alternativa.
Un circuitino elettronico semplice, semplice? Che potenza deve passare nel contatto chiuso dal relè?

roiter · Inviato: Dom 10 Set, 2006 4:24 pm Oggetto:

Devi andare da un rivenditore di materiale elettrico, per intendersi quelli dove vendono roba di citofoni, interruttori, prese, ecc.

Tutte le aziende produttrici di materiale elettrico hanno sicuramente a catalogo un dispositivo del genere, una marca vale l'altra.

Granato · Inviato: Dom 10 Set, 2006 7:08 pm Oggetto:

Straystudio · Inviato: Dom 10 Set, 2006 7:33 pm Oggetto:

Granato,
son passato anch'io per esperienze simili: certi commercianti han realizzato che avere il dovuto
assortimento richiede un certo investimento e sai, dover rinunciare a una vacanza per fare
il magazzino, eh ... non è ammissibile.

Strano che non ti abbiano almeno propinato un relé per luce scale tipo condominio;
forse ce li avevano solo con la bobina a 230 V.; chiedi troppo a 12 V.
Che poi ci sono anche gli universali .. le fabbriche li han fatti apposta, a costo di metterci
una selva di registri

Prova un po' con Finder, è una fabbrica torinese, fanno solo relé; vendono anche on-line.
Solo che hanno un catalogo sconfinato.
Per barra DIN ad esempio, ci sarebbe questo (non temporizzato però), bobina a 12V.
e sui contatti puoi usare sino a 230V/20A, come contatti hai uno scambio, quando apre,
va a chiudere su un altro contatto:

http://www.findernet.com/en/products/detail.php?codice=222390124000&lang=en&gruppo=gruppo1

Se cerchi trovi anche i temporizzati.
Questi i loro Distributori laziali, spero qualcuno venda anche al dettaglio:

http://www.findernet.com/it/country/italia/cercadistributori.php?region=lazio

.

Granato · Inviato: Dom 10 Set, 2006 7:45 pm Oggetto:

grazie, ora proverò a telefonare....cmq a me serve temporizzato... Very Happy

Alessandro Bassi · Inviato: Dom 10 Set, 2006 7:48 pm Oggetto:

rscomponents vendono per corrispondenza hanno il catalogo on line cercalo su internet non mi ricordo l indirizzo preciso
prova www.rscomponents.it
anno di tutto e di piu'
byeeee

tifo1 · Inviato: Dom 10 Set, 2006 9:18 pm Oggetto:

http://www.distrelec.com/ishopWebFront/home.do?language=it&shop=IT

qui trovi tutto quello che vuoi

Granato · Inviato: Dom 10 Set, 2006 11:32 pm Oggetto:

michelino · Inviato: Lun 11 Set, 2006 7:16 am Oggetto:

Se mi spieghi come deve funzionare il circuito o meglio che contatto lo deve gestire (se normalmente chiuso o normalmente aperto) mti posso aiutare, con meno di 5 euro fai tutto, rele e circuito.

Granato · Inviato: Lun 11 Set, 2006 10:23 am Oggetto:

michelino · Inviato: Lun 11 Set, 2006 10:34 am Oggetto:

l` idea ce l`hai, pero` se non ci metti un transistor non c`e` modo di farlo funzionare. Fammi sapere se il tuo interruttore che rileva l` infrazione e` normalmente chiuso o normalmente aperto, poi posto lo schema per gestire il rele` che penso sia normalmente aperto. Se mi dici anche cosa deve attivare il rele` e` meglio.

Granato · Inviato: Lun 11 Set, 2006 12:25 pm Oggetto:

robyx · Inviato: Lun 11 Set, 2006 12:49 pm Oggetto:

Prova questi:
http://web.tiscali.it/i2viu/electronic/electron.htm

ed in particolare:
http://web.tiscali.it/i2viu/electronic/varisch2.htm

Granato · Inviato: Lun 11 Set, 2006 12:56 pm Oggetto:

michelino · Inviato: Lun 11 Set, 2006 1:18 pm Oggetto:

Se metti il condensatore non riesce ad alimentare per un tempo sufficiente il rele`, anche se lo metti molto grande. Quindi con il transistor che assorbe poco va bene anche il condensatore piccolo, e poi il transistor va al rele`.

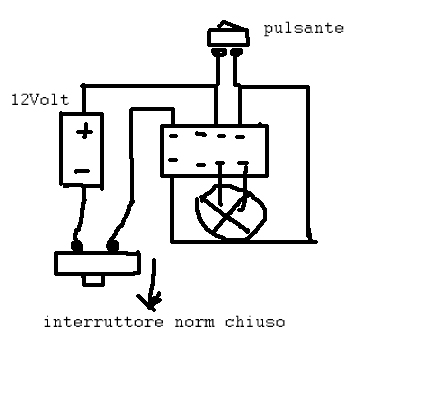

Comunque per adesso beccati questo, funziona cosi`:

Quando schiacci il pulsante il rele` si attiva e rimane attivato fino a che non stacchi la batteria. Usa un rele` a doppio scambio cosi` sull` altro scambio metti il congegno dei desideri, oppure 2 rele con le bobine in parallelo ed usi per il cong il contatto dell` altro rele`. Se vuoi spendere poco recupera i rele` dallo sfasciacarrozze, bastano 2 rele normali di quelli quadrati, oppure vai in un negozio di elettronica e ne compri 2 miniaturizzati.

Granato · Inviato: Lun 11 Set, 2006 1:25 pm Oggetto:

michelino · Inviato: Mar 12 Set, 2006 7:35 am Oggetto:

Evitiamo di venire alle mani, almeno per ora Very Happy

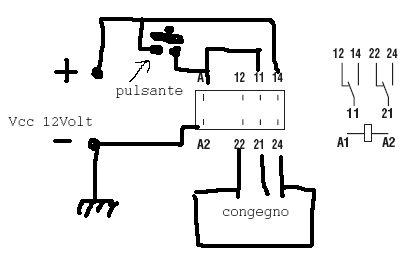

Se hai il rele` che mi hai indicato fai cosi`, quel rele` lo puoi alimentare un po come ti pare, sia a 12 volt che con la rete a 220. Se realizzi questo circuito funziona cosi`:

Quando chiudi il contatto del pulsante il rele` si eccita (ebbene lui lo fa) e chiude i contatti. per riaprire i contatti e` necessario staccare l` alimentazione del rele`, cosi` si resetta e inizi daccapo. Se ti va bene cominci aa metterlo su, poi ti posto lo schema del temporizzatore e allora vai alla grande.

Granato · Inviato: Mar 12 Set, 2006 11:59 am Oggetto:

michelino · Inviato: Mar 12 Set, 2006 1:16 pm Oggetto:

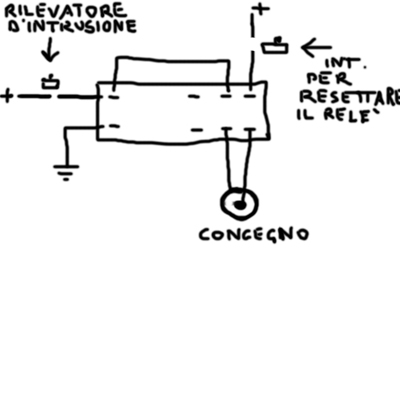

Non dirmi che lo schema che mi hai postato funziona, non mi sembra proprio.... Comunque possiamo fare cosi ti invio questo disegnato meglio, cosi` vedi bene se fa al caso tuo. Poi dovresti dirmi che tipo di contatto hai per rilevare l` intrusione, se un pulsante un interruttore o che.

In pratica il pulsante rileva l` infrazione, e l` interrutore per capirci normalmente deve far passare corrente, quindi per far funzionare il circuito deve avere i contatti uniti, poi per spegnere o resettare devi aprire i contatti dell` interruttore. Per il temporizz dammi un po di tempo che adesso sto incasinato. Fammi sapere con che contatto rilevi l` intrusione!!
