[Tutorial] Distorsione a barilotto: correzione in photoshop

[cosimo cortese]

E' noto che praticamente tutti i grandangoli (chi + e chi -) producono sulle immagini riprese una distorsione sferica meglio nota come distorsione a barilotto. Ecco come fare per rettificare una foto usando gli strumenti standard che photoshop ci mette a disposizione.

----------------------------------------------------------

Partiamo da questa foto.. non ne ho a disposizione una con la distorsione a barilotto più evidente purtroppo.. e inoltre questa presenta anche una certa distorsione prospettica dovuta al piano della pellicola non perfettamente parallelo al piano degli edifici.. ma tant'è. Raddrizzeremo anche questa!



----------------------------------------------------------

D'ora in avanti userò immagini ridotte al 50% per facilitare la lettura (nonchè la navigazione ).

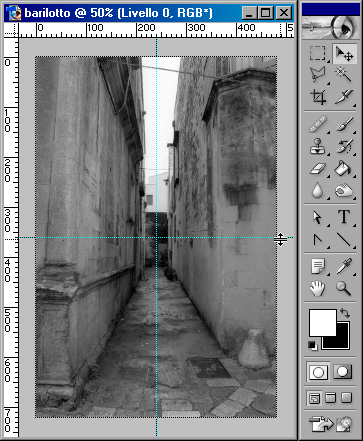

Partiamo con il trascinare due linee guida al centro della foto prendendole dai righelli, una orizzontale e una verticale. Se l'apposita voce visualizza > effetto calamita è selezionata si agganceranno da sole al centro del documento quando giungono in prossimità.
Queste due linee ci serviranno nella prossima fase...



----------------------------------------------------------

Ora converrà trasformare il livello di sfondo in un livello flottante, semplicemente facendo doppio click sull'icona dello sfondo nel pannello dei livelli.
Quindi ingrandiremo il quadro portandolo a una misura quadrata sufficientemente grande da poter contenere facilmente una selezione circolare che circoscriverà la foto iniziale
Per esempio, nel caso in esame la foto iniziale misurava 480x720 pixel e ho portato il quadro alla sufficiente misura di 1000x1000 pixel.

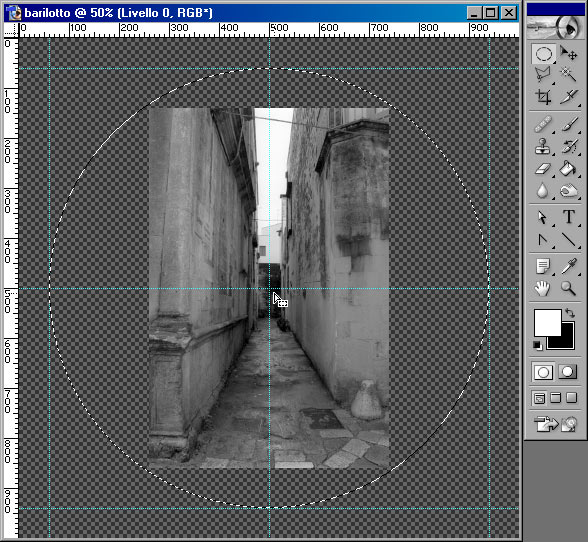

Quindi utilizzeremo lo strumento selezione circolare posizionandone l'origine al centro delle due linee guida.
Tenendo premuto contemporaneamente [Alt] + [Ctrl] trascineremo la selezione finchè il cerchio non avrà circoscritto completamente la foto di partenza.

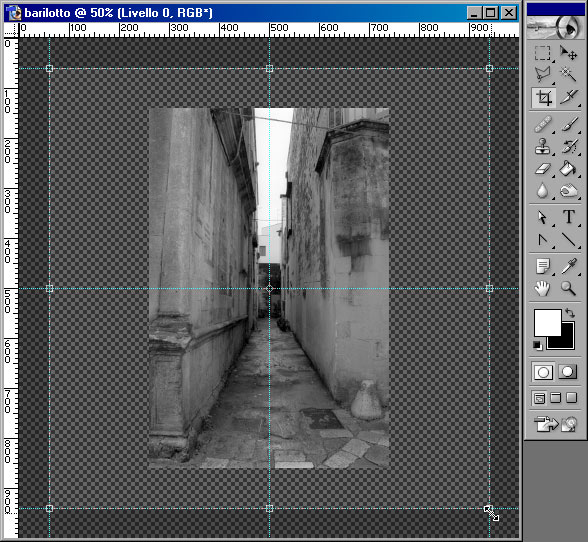

Trasciniamo ora 4 nuove linee guida ai margini sella selezione circolare... si agganceranno ad essa tangendola.
Perchè tutto questo? semplicemente per ritornare alla situazione in cui ha operato l'obiettivo al momento dello scatto.. l'area ripresa è in effetti un cerchio parzializzato. La nostra foto è stata idealmente ripresa (con una pellicola 35mm) proprio come porzione all'interno di quel cerchio. Noi risolveremo la sua distorsione applicando un effetto sferico inverso sulla stessa area circolare (beh.. non proprio la stessa).



----------------------------------------------------------

Possiamo a questo punto eliminare l'area in abbondanza al di là del cerchio utilizzando lo strumento taglierina e selezionando il quadrato formato dalle ultime 4 linee guida tangenti al cerchio del nostro "obiettivo virtuale". Un colpetto sul tasto [invio] e l'area verrà ritagliata.



----------------------------------------------------------

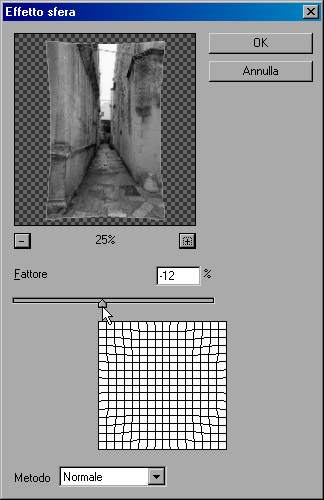

Quindi passiamo finalmente a correggere la distorsione dal menù filtro > distorsione > effetto sfera.
Nel caso in esame è stato necessario ridurre la dimensione dell'anteprima ad un 25% agendo sul bottoncino [-] sottostante. Il metodo più efficace per valutare la giusta impostazione del filtro è quello empirico.. fare qualche prova per poi annullare e riprovare (l'anteprima si rivela infatti poco efficace). L'obiettivo è quello di trasformare le linee curve ai lati dell'immagine in linee dritte, pur se ancora inclinate per via della distorsione prospettica. Nel nostro caso la giusta impostazione risulta -10 (anke se l'immagine mostra -12).



----------------------------------------------------------

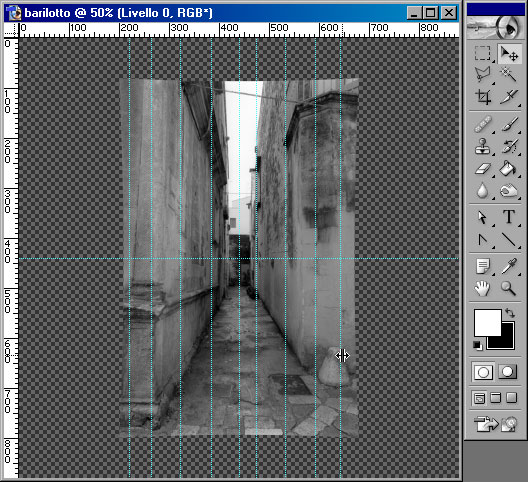

La distorsione a barilotto è a questo punto risolta. Ma resta ora quella prospettica.. ci occorreranno diverse verticali di riferimento. Nulla di più semplice: trasciniamo qualche linea guida verticale in più punti sulla foto.



----------------------------------------------------------

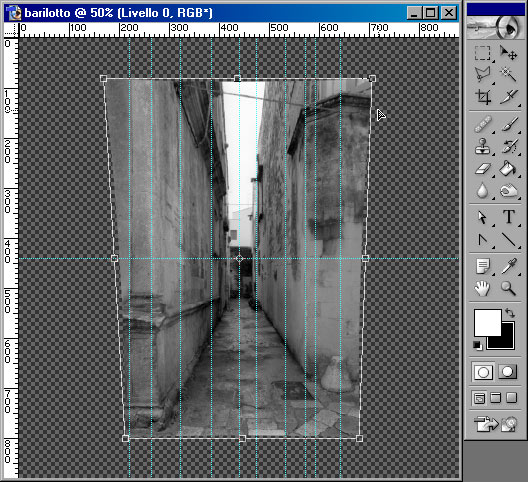

Menù Modifica > trasforma >distorci
Spostiamo gli angoli della gabbia di distorsione fino a rendere tutte le verticali utili visibili nella foto parallele alle linee guida di riferimento. Ne risulterà una foto dalla forma trapezioidale.



----------------------------------------------------------

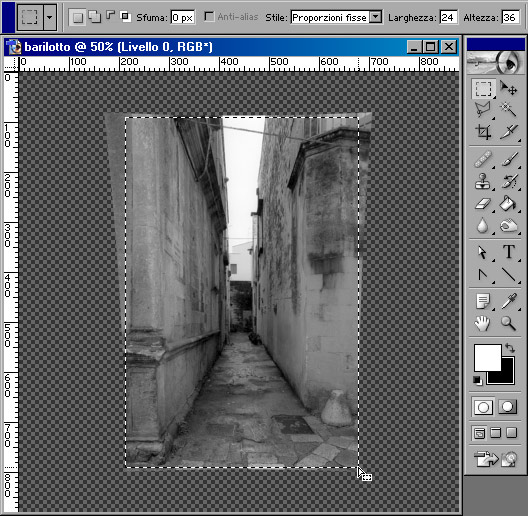

Dobbiamo ora riportare la nostra immagine al suo formato originale (proporzionale al 24x36). Questa volta non utilizzeremo lo strumento taglierina.. proviamone un altro: la semplice selezione rettangolare. Una volta selezionato lo strumento, basterà impostare le sue proprietà come nell'immagine in basso, quindi procederemo a selezionare tutta l'area utile dell'immagine che riusciremo a recuperare. Infine menù immagine > ritaglia.



----------------------------------------------------------

Questo sarà il risultato dei nostri sforzi.
Noterete facilmente che la nuova immagine ha perso molto rispetto a quella di partenza, in definizione soprattutto, ma anke in area ripresa.
Beh.. è il prezzo da pagare. L'alternativa è acquistare un obiettivo che non distorce.



----------------------------------------------------------

Comunque, dopo un uso accorto della provvidenziale maschera di contrasto, la nostra immagine potrà riprendere una parte dello smalto perduto con il processo a cui è stata sottoposta. Come tocco finale potremmo applicare una leggera grana (come già illustrato in questo tutorial) per regalare l'illusione di una maggiore definizione.



----------------------------------------------------------

[gerarcone]

Grazie infinite!!! Questo tutorial è davvero utilissimo!

[zuper]

il tutorial è chiaramente fatto in maniera ottima

ma a questo punto mi chiedo...

a che serve comprare un grandangolo se:

- non mi piace l'effetto barilotto?
- se eliminando l'effetto barilotto comunque vado a perdere quasi il 50% di quello che ho guadagnato nella foto?

io trovo che in determinate situazioni l'effetto barilotto non dia fastidio...vedi la foto di partenza del tutorial... anzi in alcune foto mi piace addirittura...

e comunque se non voglio l'effetto barilotto posso comunque scattare 2 fotografie e poi riunirle con programmi che ci mettono 1 secondo, come panorama factory...dove sicuramente il tempo necessario allo stitch delle foto è minore rispetto al tempo di eliminazione del barilotto...

boh io la penso così

[cosimo cortese]

Beh.. nessuno ha detto che DEVI eliminare l'effetto barilotto..
Se ne hai bisogno questo è un metodo. Tutto qui.

[gerarcone]

[riaw]

ciao, qual è il comando per trasformarlo in livello flottante? ho pscs in inglese....

[gerarcone]

[riaw]

[gerarcone]

Di solito a destra in basso, c'è una piccola finestra, "layers". Lì ci sono elencati tutti i livelli, ognuno con una piccola miniatura a sinistra. Nel caso di quest'immagine, ci dovrebbe essere solo la miniatura, appunto, dell'immagine. Cliccaci sopra due volte e premi ok quando ti compare il messaggio.

[riaw]

[gerarcone]

Calma, Roma non è stata costruita in un giorno, quindi un po' di pazienza. Andiamo con ordine.

Immagino che tu non abbia problemi nell'aprire la foto e nell'impostare l'effetto calamita per portare le linee guida al centro. Ma puoi anche scansarti di farlo, visto che opereremo in modo diverso per allargare il quadro. Fai doppio-clic sull'iconcina dell'immagine nella finestra "layers", e ti compare una finestrella che dice "new layer", premi ok e semplicemente, l'unica cosa che dovrebbe cambiare è il nome del layer che diventa "layer 0", o cose del genere. Lo strumento selezione circolare a mio avviso è inutile, preferisco il teorema di pitagora, invece. Vai su Immagine > Dimensione Immagine (non dovrebbe essere difficile trovare il corrispettivo in inglese) e segnati larghezza e altezza in pixel della foto. A questo punto ti trovi la diagonale del rettangolo facendo la radice quadrata della larghezza al quadrato più l'altezza al quadrato. Segnati il risultato approssimato per eccesso. Adesso vai su Immagine > Dimensione quadro, togli la spunta a "relative" e inserisci in altezza e larghezza il valore che hai ottenuto (attento che le dimensioni siano pixel). Dopodiché vai avanti con le belle cosucce che ci ha insegnato 1pixel. Se hai problemi, posta pure qui i tuoi dubbi. Spero di averti aiutato, per ora.

[riaw]

[gerarcone]

up...
Ci ho messo mezz'ora a ritrovarlo, propongo di farne un memo!

[gerarcone]

[alex77]

Forse saro' deficente ma non ci ho capito nulla
Cavolo non esiste un soft di piu facile comprensione?
Sono disperato non so piu che fare!!!!! voglio eliminare la distorsione nelle mie foto

[toxine]

[alex77]

Porca polpetta impressionante!!!!!!!!!!!!!!!!
Non ci credevo che riuscisse a perfezionarle cosi tanto!!!!!!!!!!
Grazie toxine sei un grande
Grazie veramente,purtroppo sei di como altrimenti ti offrivo na cena......
P.S Ah dimenticavo!!!!!! grazie

[pasmat63]

Ottimo tutorial (sono nuovo e me ne sono accorto solo ora).
Nel topic vengono citati programmi che automatizzano la correzione, oltre il DXO esiste anche l'ottimo e free PTLENS.
Una cosa non mi è chiara: questi programmi lavorano solo con profili definiti di fotocamere o anche con una sorta di profilo standard adattabile a fotocamere prive di profilo dato? (io ho un'ottima Fuji 5500).
Aspetto chiarimenti e ringrazio in anticipo

[calys]

Mi chiedo adesso, postare una foto con l'effetto barilotto è errato dal punto di vista tecnico? Cioè se porto ad un concorso una foto con questo effetto, mi farebbe perdere dei punti?
