progettare nuova pila tampone per S9500!

[superpippo85]

ciao a tutti! è molto che manco da questo sito per vari motivi, ma ora ritorno e propongo una sfida a me stesso (ma anche a tutti voi se volete partecipare!)! Vi espongo brevemente la cosa:

dopo 4 anni di onorato servizio la mia magnifica S9500 ha dato forfè, nel senso che il "famoso" selettore dei diaframmi/tempi ha smesso di funzionare; ovviamente essendo un "fanatico" delle riparazioni mi sono messo ad aprire il vano superiore, ho smontato il pezzo incriminato, ho ricreato il perno rotto con un più solido perno d'ottone e ho rimontato il tutto: funziona perfettamente!

Intanto che ho la macchina smontata, mi sono detto: ho fatto 30 e facciamo anche 31! allora ho rintracciato la famosa batteria tampone che ormai mi aveva abbandonato gia da tempo, e siccome è praticamente saldata (che geni gli ingegneri della fujifilm...) sono in procinto di escluderla dal circuito e di inserirne una nuova, magari creandole uno spazio apposito. Appena posso vi aggiungo i dettagli!

[raffaello62]

ciao, perchè non fai una bella sequenza fotografica.
saluti
Raffaello

[BIANCOENERO]

Ho il presentimento che questo thread finirà nel grande memo...
Mi raccomando, una bella sequenza di foto ben dettagliate e relativo procedimento.
Attendiamo fiduciosi

P.S. tanto che c'eri non potevi inserire all'interno una lente addizionale?
Che ne so...per arrivare almeno a 2400mm.

[mike1964]

[superpippo85]

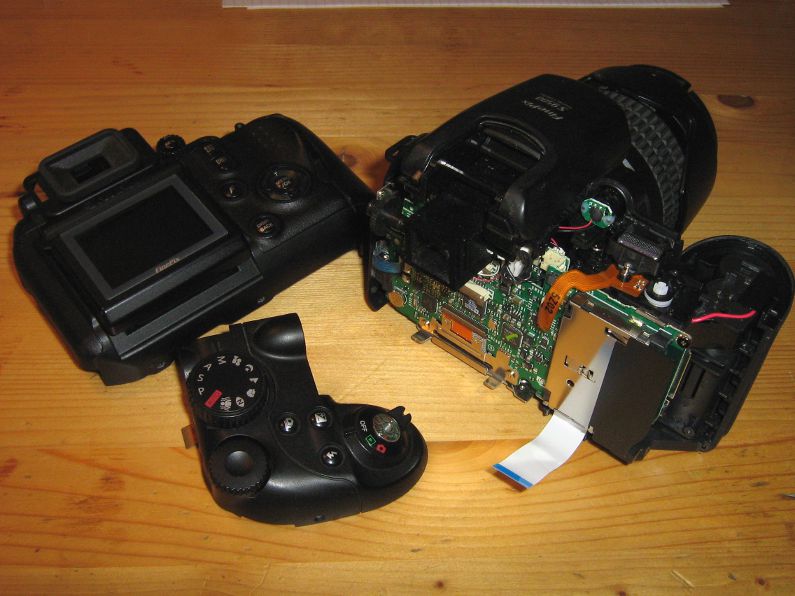

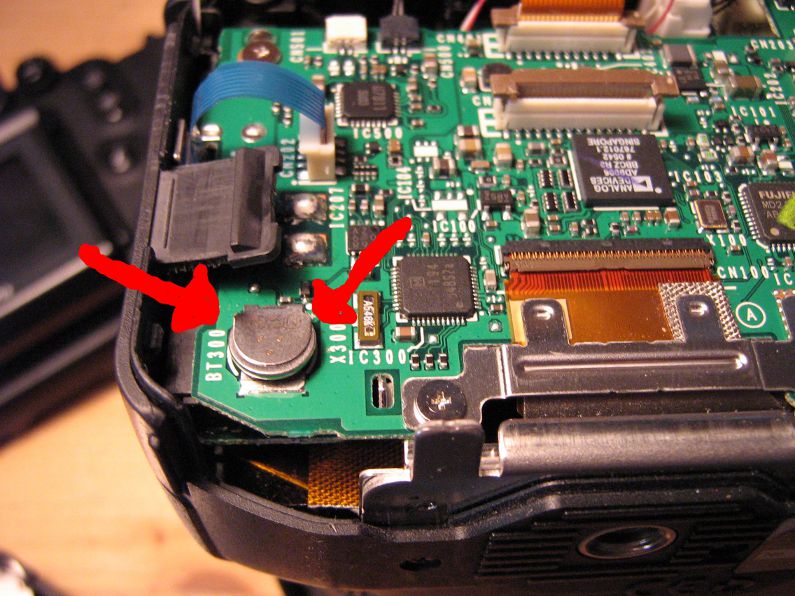

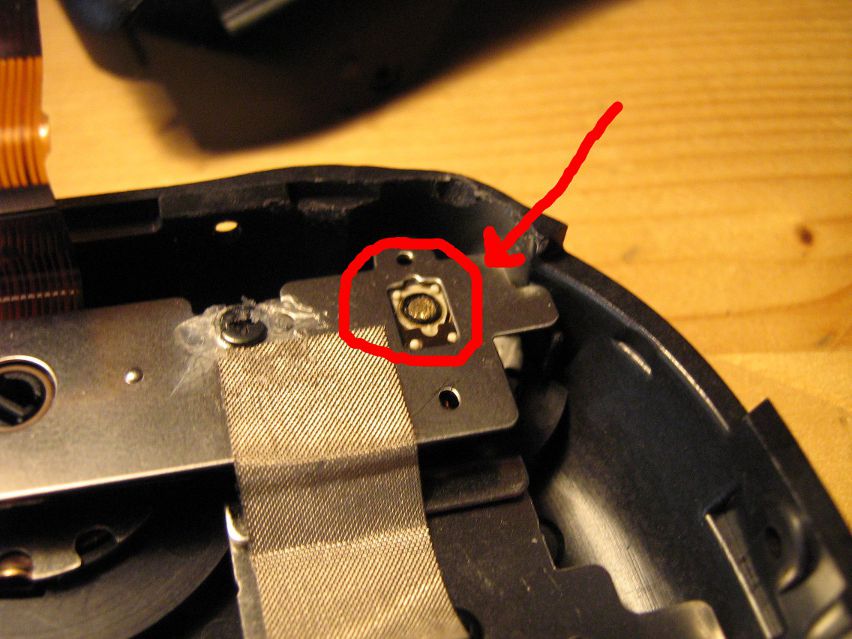

Vi accontento più che volentieri!!! intanto inizio a postare una foto generale della S9500 aperta, del nuovo perno e della batteria "incriminata":

[superpippo85]

a proposito: ho misurato con il tester la tensione RESIDUA della batteria tampone originaria, e mi ha segnato 680 mA (quindi presumo che sia una normale batteria alkalina da 1,5 volt); per una verifica definitiva proverò ad alimentare il circuito provvisoriamente con una normale batteria sempre da 1,5 volt per vedere se le impostazioni rimangono memorizzate.

[photofuji]

ciao, io avrei lo stesso problema sulla fuji 6500fd, la pila interna è scarica così quando si esauriscono le pile stilo la macchina non tiene più le impostazioni... una bella seccatura.
Sulla s6500 la pila purtroppo si trova sul lato del sensore, così ho preferito non smontare completamente la macchina.


Sarei interessato ad avere qualche info in più sulla lente addizionale da 2400mm.....

[superpippo85]

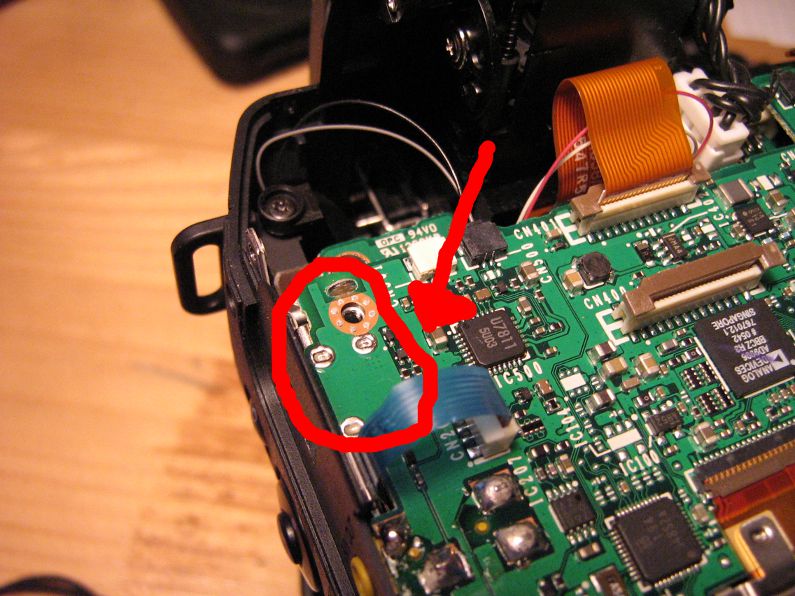

rieccomi! dopo attento studio del problema ho definito l'area migliore ad ospitare la nuova batteria:

[superpippo85]

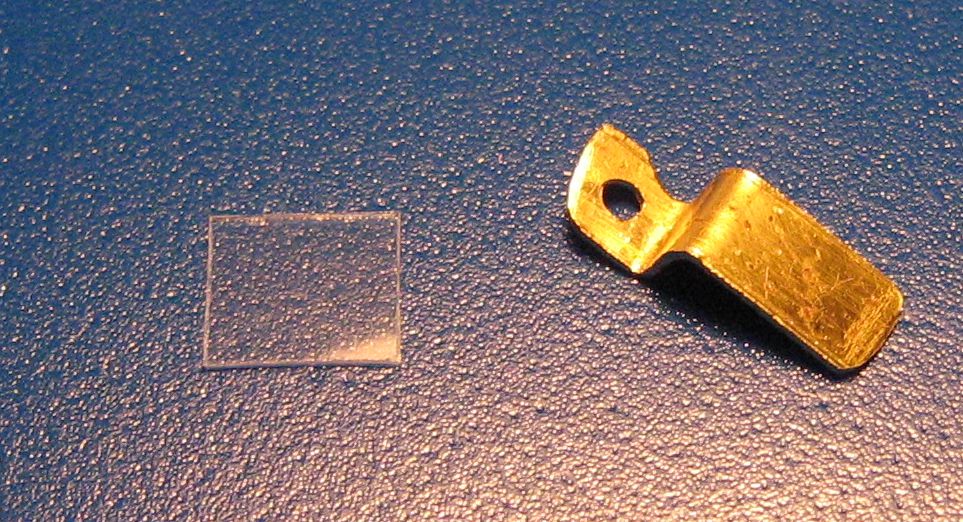

questi invece sono alcuni dei componenti da me costruiti: a sinistra vedete una piastrina di plastica trasparente, che verrà fissata nel punto prescelto come base isolante della batteria; a destra invece un supporto di ottone con il quale bloccherò e creerò uno dei contatti necessari:

[superpippo85]

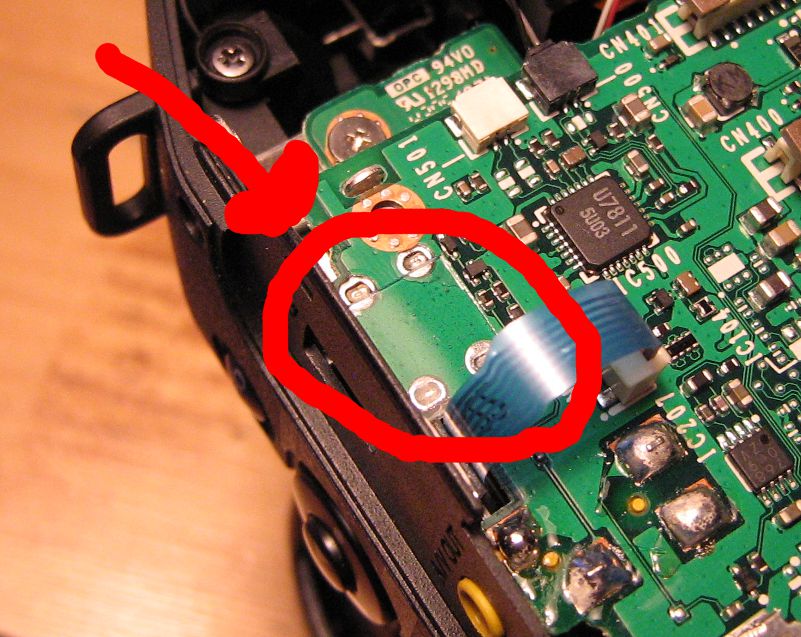

infine (per ora ) un'immagine nella quale potete vedere la piastrina di plastica già posizionata:

[superpippo85]

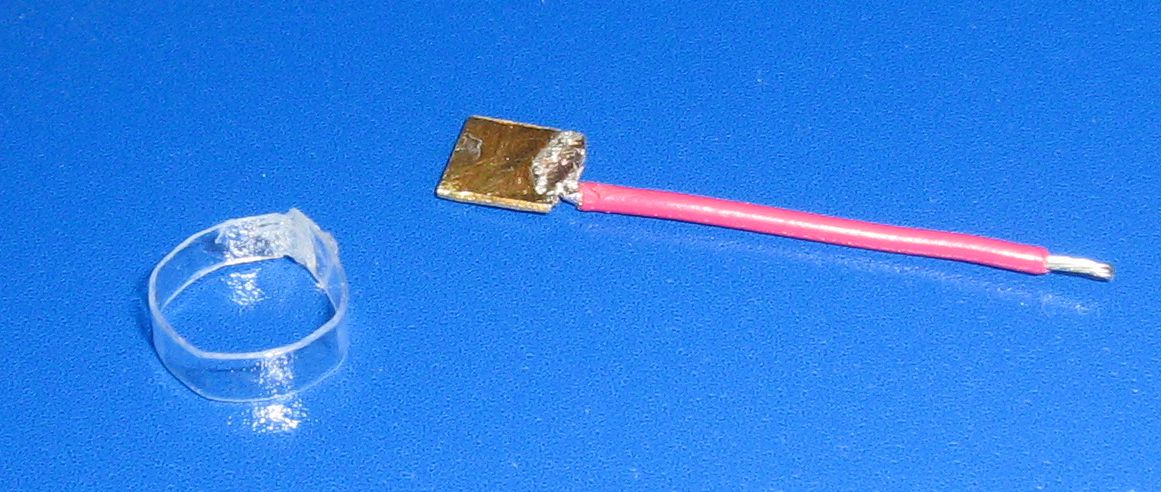

ecco altri componenti auto-costruiti: una rondella di plastica con la quale creerò una sede per la nuova batteria ed impedirne lo spostamento accidentale, e una piastrina in ottone saldata ad uno spezzone di filo, con la quale creerò il secondo polo.

[superpippo85]

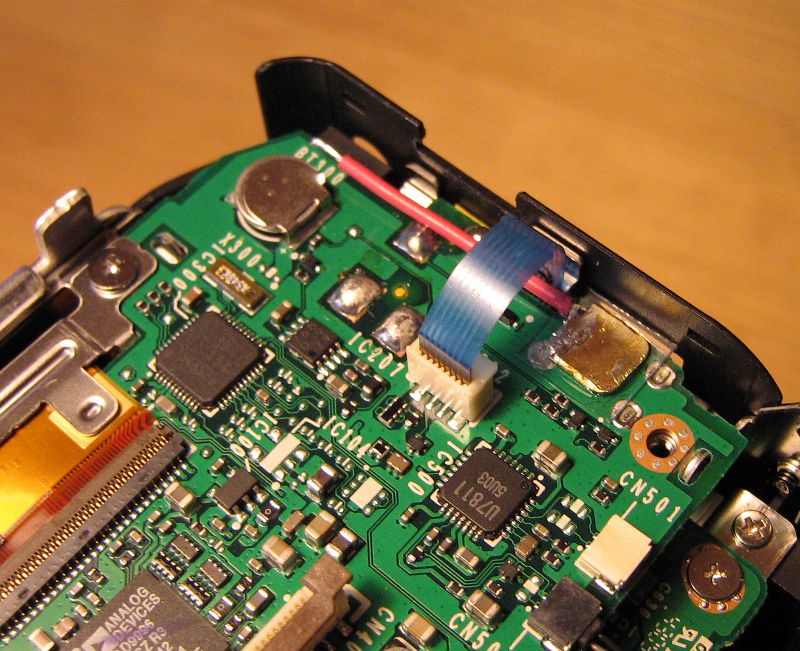

ecco come si presenta la piastrina di ottone una volta fissata su quella isolante di plastica:

[superpippo85]

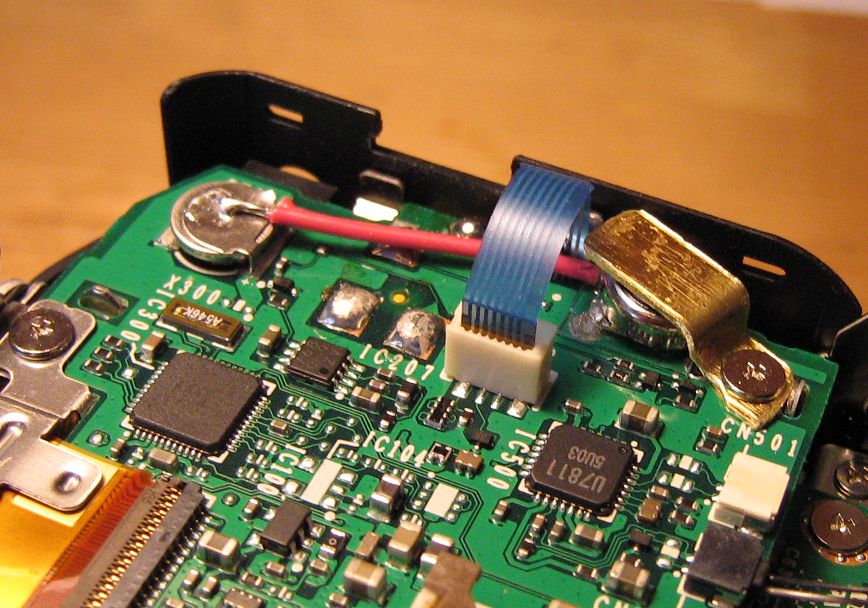

eccomi finalmente ad una prima prova! come potete notare ho sfruttato una vite di ancoraggio del circuito stampato per fissare la piastra superiore di ottone. Non ho ancora applicato la rondella di plastica in quanto prima mi voglio assicurare che la batteria (in quanto a voltaggio) vada bene, e quindi anche la dimensione della stessa!

[superpippo85]

AGGIORNAMENTO! dopo aver impostato l'ora della fotocamera ho tolto le batterie principali per 3 ore, poi le ho rimesse, ho riavviato e.....LE IMPOSTAZIONI SONO RIMASTE!!!!! quindi CONFERMO CHE LA BATTERIA DA 1,5 VOLT VA BENE E CHE IL SISTEMA FUNZIONA ALLA GRANDE!!!!

Ora procedo con l'applicazione dell'anello di plastica.

[BIANCOENERO]

Caricato nel Grande Memo in Assistenza Fuji "fai da te" e nel settore S9500

[superpippo85]

grazie BIANCOENERO! è un onore per me

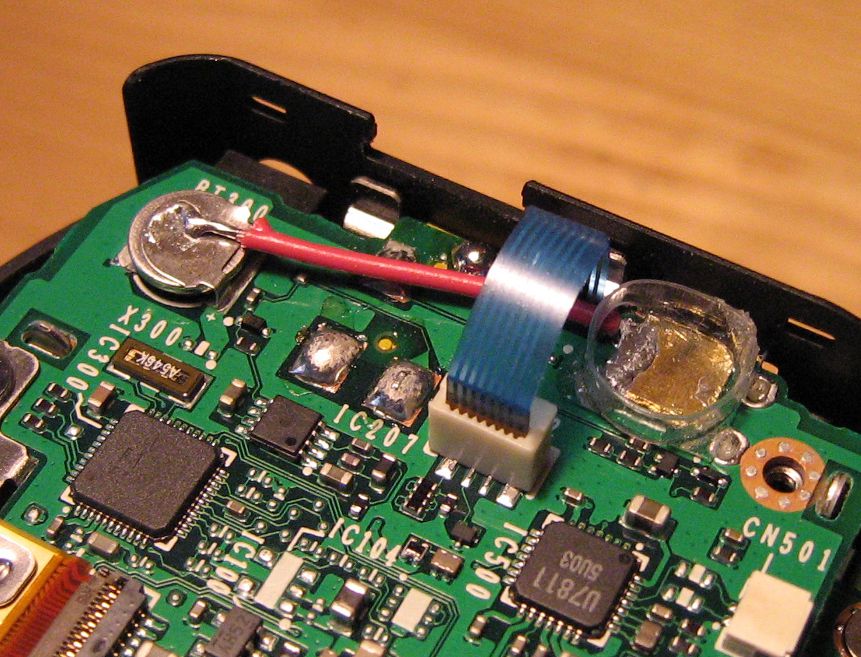

intanto proseguo: ecco una foto che mostra l'anello di plastica in posizione:

[Filip]

Scrivi poco in questo forum, ma quando scrivi...

Ti faccio i miei complimenti!!

[superpippo85]

Grazie Flip ! purtroppo ho poco tempo e tanti forum a cui dare retta....quindi cerco di intervenire quando posso dare il meglio

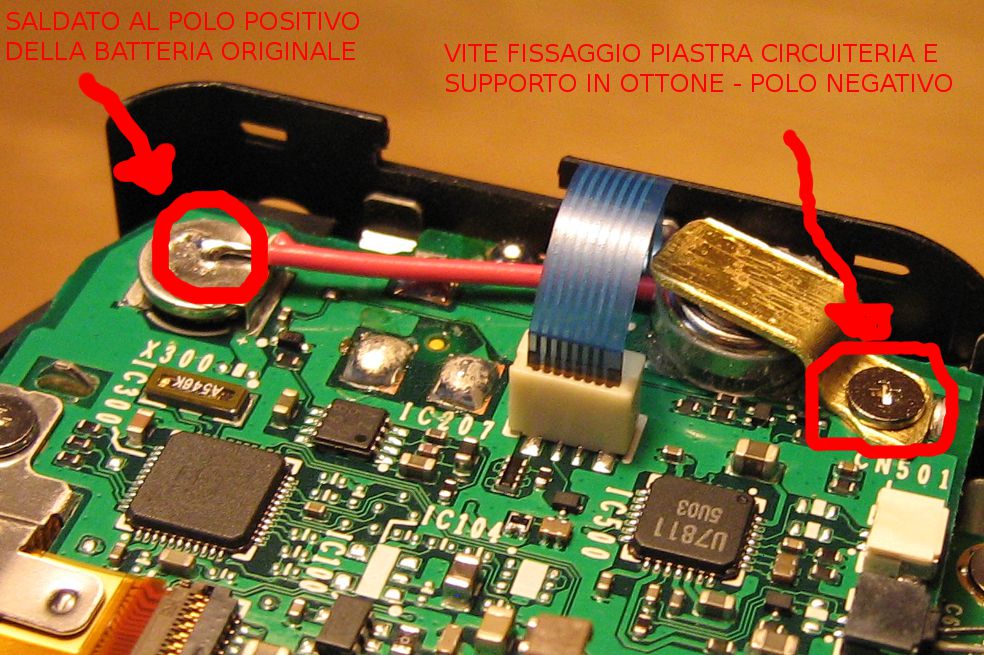

Qui è come si presenta l'impianto finito:

[mike1964]

ecco, ora dovresti solo dirci se funziona...

[superpippo85]

si si funziona perfettamente!!! se vai a rileggere qualche post più in alto avevo già riportato i risultati di un primo test preliminare
